近乾式微霧滴放電加工模組與石墨粉水霧滴放電加工機構
分享到：
- 領域：機械工程
- 研發教師：許文政

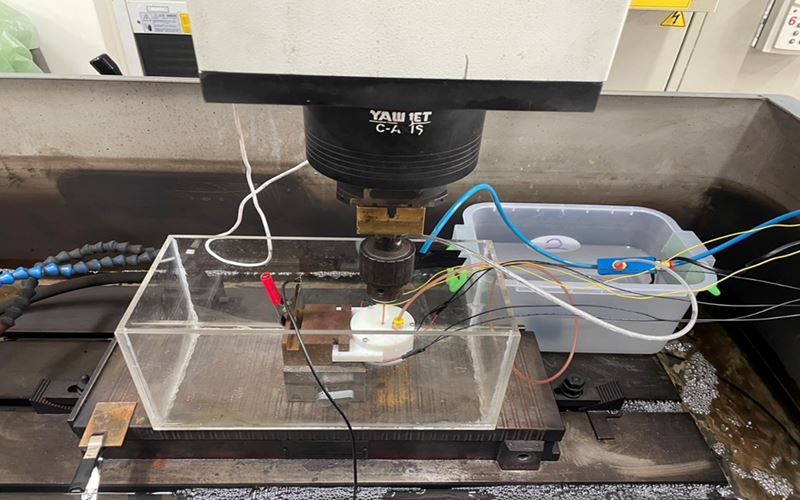

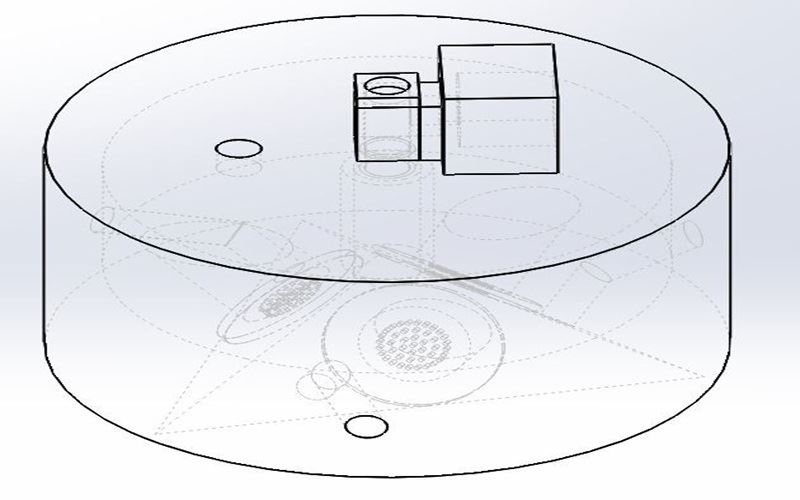

- 技術說明： 本案提出一種以微霧化液滴做EDM介電流體的近乾式霧滴放電加工模組，透過5m孔徑超聲起振器霧化介電流體，以霧化微液滴作為近乾式的放電加工的介電流體；配合真空產生器的抽吸方式使EDM屑渣及使用後的加工液體經電極中空部抽離加工區，結合成為創新性近乾式的 EDM介電流體模組；實驗證實使加工件表面不致堆積液滴與屑渣，明顯提升細深孔EDM之加工效率與表面品質。

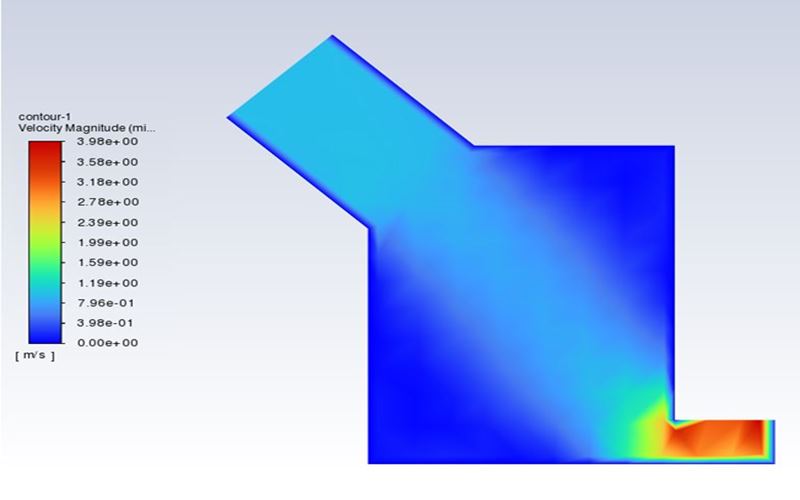

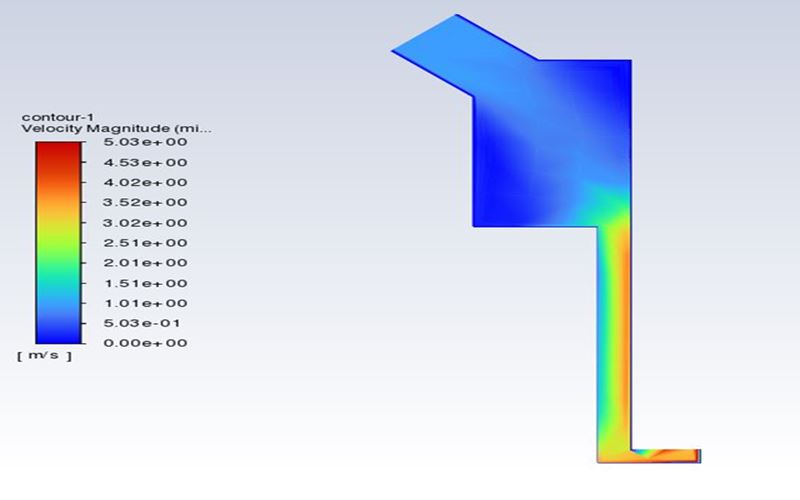

- 創新特色： 1. 深孔放電時速度的提升與負壓的範圍擴大有直接關係，由於負壓的影響範圍擴大，能提高水霧進入間隙的速度及放電頻率的增加，藉此提升加工速度；且越深處加工速率反而升高。
2. 使用中心抽吸的微霧滴EDM大幅影響加工的效率，在MRR方面提升達2.35倍，且在加工表面會不殘留積水及碎屑。
3. 從初始加工的移除率0.012mm/min至2-3mm孔深時斜率幾乎提高為兩倍，甚至更深入至4-5mm時可達3.75倍，與一般EDM愈深孔加工愈慢現象大不相同。
4.大量分散的霧滴提升一般放電加工深孔工件表面的粗度，Ra比乾式放電表面粗糙度降低13.2倍，與傳統放電相比也降低7.5倍。
